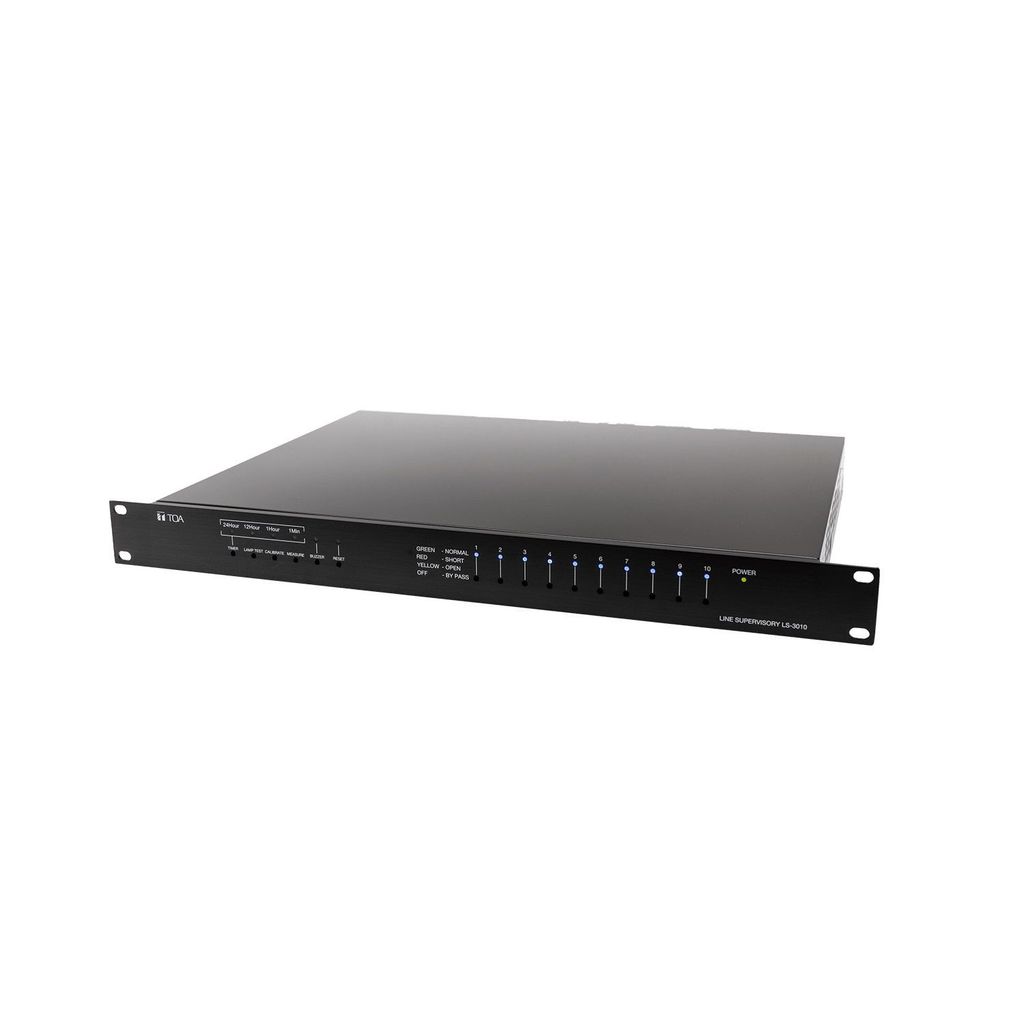

Giám sát đường dây TOA LS-3010-AS
Dòng LS-3010-AS của TOA là bộ giám sát đường dây với độ tin cậy và hiệu suất cao giúp kiểm tra trở kháng của mỗi đường dây đồng thời hiển thị trạng thái bình thường, hở mạch hoặc ngắn mạch.
####
Tổng quan chung về Giám sát đường dây TOA LS-3010-AS
Giám sát đường dây TOA LS-3010-AS là bộ giám sát đường dây 10 kênh với độ tin cậy và hiệu suất cao giúp đánh giá và kiểm tra trở kháng của mỗi đường dây loa. Trạng thái của mỗi đường dây loa ở trạng thái bình thường, hở mạch hoặc ngắn mạch đều dễ dàng nhận biết bởi đèn LED hiển thị.
Giám sát đường dây TOA LS-3010-AS
Đặc điểm chính của Giám sát đường dây TOA LS-3010-AS như sau
10 kênh ngõ vào từ tăng âm, 10 kênh ngõ ra tới loa
10 ngõ ra điều khiển chiết áp bypass và 1 báo lỗi chung
Phát hiện lỗi đường dây loa trong một vùng loa riêng lẻ. Bình thường (Led màu xanh), hở (Led màu cam), ngắn mạch (Led màu đỏ)
Công suất đường dây từ 1W tới 500W (dải đo từ 20 Ω tới 10 kΩ)
Có khả năng lập lịch biểu kiểm tra đường dây loa ở khoảng thời gian 1 phút, 1 giờ, 12 giờ và 24 giờ
Có đèn kiểm tra với còi báo
Tách riêng đường dây loa bị ngắn mạch
Có khả năng phát hiện đường dây loa nhánh thông qua chức năng đo trở kháng đường dây
Giám sát đường dây TOA LS-3010-AS
NGUỒN ĐIỆN |
24 V DC, 450 mA |
---|---|
TẦN SỐ |
50 Hz, 1 kHz |
DẢI ĐO |
20 Ω – 10 kΩ (1 W – 500 W) |
NGÕ VÀO |
10 kênh: 100 V từ ngõ ra của tăng âm |
NGÕ RA |
10 kênh: tới đường dây loa, công suất lớn nhất 500W mỗi kênh |
NGÕ RA ĐIỀU KHIỂN |
10 kênh: tiếp điểm khô (DC 30 V, 1 A) |
KIỂM SOÁT LỖI |
2 kênh: chung cho tất cả kênh (1 – 10) |
ĐÈN HIỂN THỊ LED |
10 LED trạng thái (Bình thường: Xanh lá cây, Hở mạch: Cam, Ngắn mạch: Đỏ) 4 LED timer (Xanh lá cây) 1 LED Còi (Xanh lá cây) 1 LED reset (Xanh lá cây) 1 LED nguồn (Xanh lá cây) |
SWITCH |
Timer: cài đặt khoảng thời gian (OFF, 1 phút, 1 giờ, 12 giờ, 24 giờ) Đèn kiểm tra, căn chỉnh, đánh giá Còi, khởi động lại, 10 kênh |
NHIỆT ĐỘ HOẠT ĐỘNG |
0 °C – 40 °C |
VẬT LIỆU |
Mặt trước: Nhôm, nét mảnh, màu đen |
KÍCH THƯỚC |
482 (R) × 44 (C) × 320 (S) mm |
KHỐI LƯỢNG |
3.3 kg |
PHỤ KIỆN |
6P Connectors x 12 cái, 2P Connectors x 1 cái |
