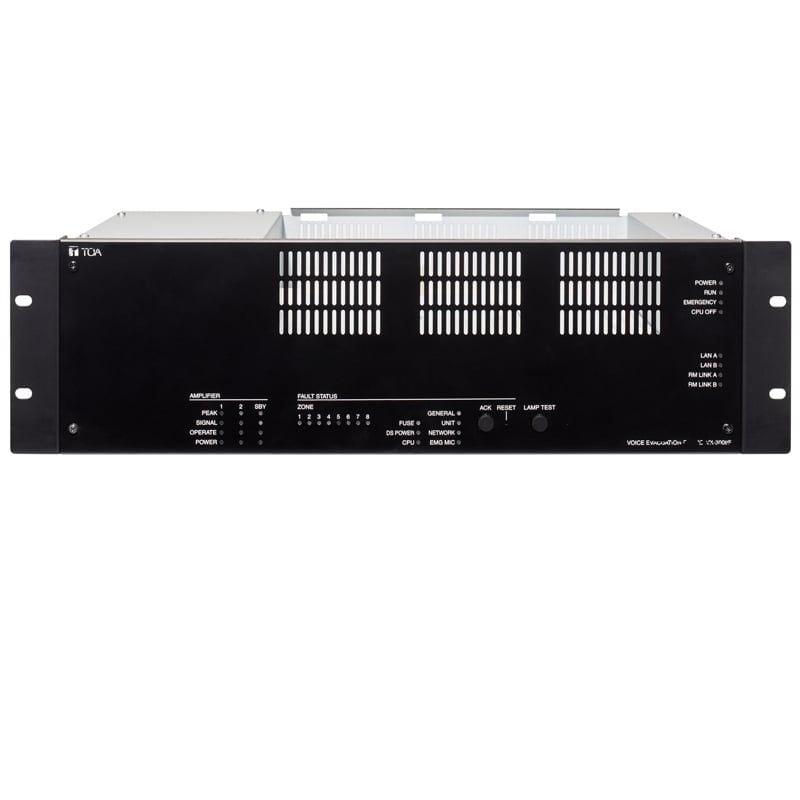

Bộ Điều Khiển Tích Hợp 8 Vùng Loa TOA VX-3008F
Đặc điểm nổi bật của bộ điều khiển tích hợp 8 vùng loa TOA VX-3008F
VX-3008F là một thiết bị được thiết kế để kiểm soát các thông báo sơ tán bằng giọng nói của hệ thống sơ tán giọng nói gắn trên giá đỡ VX-3000 Series của TOA, tuân thủ Tiêu chuẩn Châu Âu EN54 cho các hệ thống báo cháy.
Nó có các đầu vào âm thanh và có thể xuất tín hiệu âm thanh được khuếch đại đến các đường loa khi các mô-đun bộ khuếch đại công suất tùy chọn được gắn. Có thể thực hiện Phát cảnh báo khẩn cấp được gán mức ưu tiên cao hơn phát khẩn cấp.
Hai mẫu phát sóng khẩn cấp có thể được kích hoạt đồng thời. Tương thích với mạng, hệ thống có thể được cấu hình theo cách bố trí phân tán.
####
Tổng Quan Về Bộ Điều Khiển Tích Hợp 8 Vùng Loa TOA VX-3008F
Bộ điều khiển tích hợp 8 vùng loa TOA VX-3008F thuộc hãng âm thanh thông báo nổi tiếng tại Nhật Bản. Kể từ khi thành lập vào năm 1934, TOA đã trở thành một trong những Nhà sản xuất hàng đầu về hệ thống âm thanh cho các tòa nhà thương mại. Tại bất kỳ khu vực công cộng hay riêng tư nào, TOA luôn mang lại môi trường âm thanh an toàn, đáng tin cậy và thoải mái. Sản thuộc hệ thống âm thanh thông báo khẩn VX-3000.
Hiện nay, TOA đang hoạt động cả ở Nhật Bản cũng như rất nhiều nước trên thế giới. TOA đã và đang cung cấp sản phẩm đến hơn 150 quốc gia trên toàn thế giới với các nhà máy sản xuất tại hầu hết các thị trường chính. Những nhà máy này đã có danh tiếng tuyệt vời trong việc chế tạo và thiết kế sản phẩm một cách tỉ mỉ. Câu slogan của TOA là, “Chúng tôi cung cấp âm thanh, không chỉ là thiết bị”.
Hệ Thống Âm Thanh Thông Báo Của TOA
Tổng Quan Về Bộ Điều Khiển Tích Hợp 8 Vùng Loa TOA VX-3008F
Bộ điều khiển tích hợp 8 vùng loa TOA VX-3008F, thuộc hệ thống âm thanh thông báo khẩn VX-3000, là thiết bị được thiết kế để điều khiển các thông báo sơ tán bằng giọng nói của hệ thống sơ tán bằng giọng nói loại rack gắn kết VX-3000 Series của TOA phù hợp với tiêu chuẩn Châu Âu EN54 cho hệ thống báo cháy. Nó có đầu vào âm thanh đầu vào và có thể xuất tín hiệu âm thanh khuếch đại đến các dòng loa khi các mô-đun bộ khuếch đại công suất tùy chọn được lắp.
Bộ điều khiển tích hợp 8 vùng loa TOA VX-3008F chính hãng
Thiết bị có thể thực hiện phát thanh cảnh báo khẩn cấp được ưu tiên cao hơn phát thông báo chun. Ngoài ra, hai mô hình phát sóng khẩn cấp có thể được kích hoạt đồng thời. Tương thích với mạng, hệ thống có thể được cấu hình theo bố trí phân tán. Các tính năng bao gồm các chức năng sau:
- Chức năng xử lý tín hiệu số cho phép điều chỉnh âm thanh thích hợp cho các nguồn âm thanh đầu vào và bộ khuếch đại đầu ra
- Chức năng triệt tiêu phản hồi tự động triệt tiêu phản hồi âm thanh khi nó xảy ra
- Chức năng VOX cho phép khởi động / dừng điều khiển phát sóng bằng cách kích hoạt âm thanh
- Chức năng ANC cho phép điều khiển tiếng ồn xung quanh. (Các chức năng ANC phân biệt giữa âm thanh đầu ra của đơn vị và tiếng ồn xung quanh. Âm thanh đầu ra của thiết bị không được phát hiện là tiếng ồn.)
Các chỉ báo hiển thị trạng thái lỗi như trạng thái lỗi và trạng thái tín hiệu bộ khuếch đại công suất. Có thể lắp tổng cộng 3 mô-đun bộ khuếch đại công suất (2 để sử dụng bộ khuếch đại vùng và 1 để sử dụng bộ khuếch đại dự phòng). Được trang bị đầu ra ma trận, bộ điều khiển tích hợp 8 vùng loa TOA VX-3008F có thể được sử dụng làm bộ chọn loa 2 kênh sử dụng 2 bộ khuếch đại công suất. Việc đặt đích đầu ra ma trận làm cho các vùng 1-bus và 2-bus cùng tồn tại.
Tính Năng Nổi Bật Của Bộ Điều Khiển Tích Hợp 8 Vùng Loa TOA VX-3008F
- VX-3008F là một thiết bị được thiết kế để kiểm soát các thông báo sơ tán bằng giọng nói của hệ thống sơ tán giọng nói gắn trên giá đỡ VX-3000 Series của TOA, tuân thủ Tiêu chuẩn Châu Âu EN54 cho các hệ thống báo cháy.
- Nó có các đầu vào âm thanh và có thể xuất tín hiệu âm thanh được khuếch đại đến các đường loa khi các mô-đun bộ khuếch đại công suất tùy chọn được gắn. Có thể thực hiện Phát cảnh báo khẩn cấp được gán mức ưu tiên cao hơn phát khẩn cấp.
- Hai mẫu phát sóng khẩn cấp có thể được kích hoạt đồng thời. Tương thích với mạng, hệ thống có thể được cấu hình theo cách bố trí phân tán.
Bộ điều khiển tích hợp 8 vùng loa TOA VX-3008F
- Tính năng bao gồm các chức năng sau: Chức năng xử lý tín hiệu số cho phép điều chỉnh âm thanh phù hợp cho từng nguồn âm thanh đầu vào và bộ khuếch đại đầu ra, Chức năng triệt tiêu phản hồi tự động triệt tiêu phản hồi âm thanh khi xảy ra, chức năng VOX cho phép bắt đầu / dừng điều khiển phát sóng bằng cách kích hoạt âm thanh và chức năng ANC cho phép kiểm soát tiếng ồn xung quanh. (Chức năng ANC phân biệt giữa âm thanh đầu ra của thiết bị và tiếng ồn xung quanh. Âm thanh đầu ra của thiết bị không được phát hiện là nhiễu.)
- Các chỉ báo hiển thị trạng thái như trạng thái lỗi và trạng thái tín hiệu của bộ khuếch đại công suất được cung cấp.
- Nó có 8 kênh đầu ra loa. Tổng cộng có 3 mô-đun bộ khuếch đại công suất (2 cho sử dụng bộ khuếch đại vùng và 1 cho sử dụng bộ khuếch đại dự phòng) có thể được gắn. Được trang bị đầu ra ma trận, VX-3008F có thể được sử dụng làm bộ chọn loa 2 bus sử dụng 2 bộ khuếch đại công suất. Đặt đích đầu ra ma trận làm cho các vùng 1 bus và 2 bus cùng tồn tại.
Nguồn năng lượng | 31 V DC (phạm vi hoạt động: 20 – 33 V DC), khối đầu cuối có thể tháo rời (4 chân) |
Sự tiêu thụ năng lượng | 85 W ở 31 V DC |
Các chỉ số | POWER (màu xanh lá cây), 1, RUN (xanh lá cây), 1, KHẨN CẤP (đỏ), 1, CPU TẮT (đỏ), 1, LAN A (xanh lá cây) 1, LAN B (xanh lá cây), 1, RS LINK A (xanh ) Liên 1, RS LINK B (màu xanh lá cây) Kết hợp TÌNH TRẠNG FAULT (màu vàng) CHUNG 1, ĐƠN VỊ (* 1) Câu 1, MẠNG (* 1) Câu 1, MIC EMG (* 1) cách 1 ) Liên 1, NGUỒN (* 1) Liên 1, CPU LỚP 1, KHUÔN 8 8 AMPLIFIER PEAK (đỏ) Cách 3, TÍN HIỆU (xanh lá cây) 3, HOẠT ĐỘNG (xanh lá cây) 3, POWER (xanh lục) cách 3 |
Hoạt động | Công tắc điều khiển lỗi Tập 2 (ACK / RESET) Công tắc kiểm tra Tập 1 (KIỂM TRA LAMP) Công tắc cài đặt: ID SỐ, THIẾT LẬP, TÁC ĐỘNG, Cài đặt (bảng mặt trước bên trong) |
LAN A, B | Số lượng kết nối: 2 (LAN A, LAN B) Mạng I / F: Giao thức mạng 100BASE-TX : TCP, UDP, ARP, ICMP, RTP, IGMP, FTP, HTTP Spanning Tree Giao thức: RSTP Hệ thống truyền âm thanh: TOA Packet Audio Phương pháp mã hóa âm thanh: PCM Tần số lấy mẫu âm thanh: 48 kHz Số bit định lượng âm thanh: 16 bit Thiết bị kết nối: VX-3004F, VX-3008F, VX-3016F, NX-300, Chuyển đổi HUB Đầu nối: Đầu nối cáp Cáp xoắn: Loại 5 xoắn cáp đôi (CAT5) Số lượng các giai đoạn kết nối Cascade: LÊN đến 7 Khoảng cách cáp tối đa: 100 m (328,08 ft) |
Liên kết RS A, B | Số lượng đầu nối: 2 (RS LINK A, RS LINK B) Mức đầu vào âm thanh: 0 dB (* 2) Nguồn cấp: Max. 1 A trên mỗi đầu nối Đầu nối: Đầu nối RJ45 Cáp kết nối: Cáp được bảo vệ Loại 5 cáp xoắn đôi (CAT5-STP) Khoảng cách cáp tối đa: 1200 m (3937,01 ft) |
Liên kết DS | Thiết bị kết nối: DS LINK của các bộ cấp nguồn Đầu nối: Đầu nối RJ45 Cáp kết nối: Cáp xoắn đôi được bảo vệ Loại 5 (CAT5-STP) Khoảng cách cáp tối đa: 5 m (16,4 ft) |
Liên kết tương tự | Số đầu nối: 1 đầu vào, 1 đầu ra Thiết bị kết nối: VX-3004F, Đầu nối VX-3008F, VX-3016F khác : Đầu nối RJ45 Cáp kết nối: Cáp xoắn đôi được bảo vệ loại 5 (CAT5-STP) Khoảng cách cáp tối đa: 800 m (2624,67 ft) |
Kiểm soát đầu vào 1, 2 | 16 đầu vào, không có điện áp làm đầu vào tiếp điểm, điện áp mở: 24 V DC, dòng ngắn mạch: 2 mA Hệ thống phát hiện lỗi: Đoản mạch, hở mạch, Phương pháp: Phát hiện điện áp Đầu nối: Đầu nối RJ45 Cáp kết nối: Cáp bảo vệ loại 5 xoắn cáp (CAT5-STP) |
Kiểm soát khẩn cấp IN | Đầu vào 2: Đầu vào điện áp cách ly, Đầu nối -24 đến +24 V : Đầu nối RJ45 Cáp kết nối: Cáp xoắn đôi loại 5 (CAT5) |
Chức năng VOX | Ngưỡng: -60 đến 0 dB (các bước 1 dB) Độ trễ: 0 đến +10 dB, Thời gian giữ: 10 ms – 10 giây Có thể cài đặt cho mỗi đầu vào âm thanh |
Kiểm soát đầu ra 1, 2 | Kết quả đầu ra chung: 8 với KIỂM SOÁT OUTPUT 1 đầu ra độc quyền: 3 với KIỂM SOÁT OUTPUT 2 CHUNG LỖI, CPU LỖI, CPU OFF Không áp làm liên lạc, sản lượng tiếp xúc điện, kiểm soát hiện tại: 10 mA, chịu được điện áp: 28 V DC kết nối: kết nối RJ45 Cáp kết nối: Cáp xoắn đôi được bảo vệ loại 5 (CAT5-STP) |
Đầu ra ATT / Control | 8 đầu ra, tiếp điểm không có điện áp, tiếp điểm rơle (NC, NO, C), dòng điều khiển: 2 mA đến 5 A, chịu được điện áp: 125 V AC, Đầu nối DC 40 V : Khối đầu cuối có thể tháo rời (12 chân) |
Đầu vào âm thanh 1, 2, 3, 4 | 4 đầu vào Độ nhạy: LINE: -20 dB (* 2), MIC: -60 dB (* 2) Cảm biến LINE / MIC / ANC (có thể thay đổi bằng phần mềm cài đặt) Điều khiển khuếch đại: điều chỉnh âm lượng bằng điều khiển âm lượng (bảng mặt trước bên trong) – vô cực Trở kháng đầu vào 0 dB : 47 kΩ, Đáp ứng tần số cân bằng điện tử : 40 Hz – 20 kHz – / + 1 dB (tại DA ĐIỀU KHIỂN LIÊN KẾT, đầu ra 0 dB) Độ méo: 1 %%% trở xuống (tại DA ĐIỀU KHIỂN LIÊN KẾT Ngõ ra dB, 1 kHz) Tỷ lệ tín hiệu / nhiễu: 60 dB trở lên (tại DA CONTROL LINK, A-weighted) Nguồn cung cấp Phantom: 24 V DC, có thể được đặt bằng phần mềm cài đặt Đầu nối: Khối đầu cuối có thể tháo rời (6 chân) |
Chức năng loại bỏ phản hồi | 7 bộ lọc (tự động), Có thể cài đặt cho từng đầu vào âm thanh và RS LINK (A / B) |
Bộ chỉnh âm / Bộ lọc | 3 băng tần cho mỗi đầu vào âm thanh và RS LINK (A / B), 6 băng tần cho mỗi đầu ra bộ khuếch đại Bộ cân bằng tham số: 20 Hz – 20 kHz, ± 15 dB, Q: 0.267 – 69.249 Lọc: Bộ lọc thông cao 20 Hz – 20 kHz , 6 dB / oct, 12 dB / oct Bộ lọc thông thấp 20 Hz – 20 kHz, 6 dB / oct, 12 dB / oct Bộ lọc giá đỡ cao 6 – 20 kHz, ± 15 dB Bộ lọc kệ thấp 20 – 500 Hz, ± 15 Bộ lọc notch dB (chỉ đầu ra bộ khuếch đại) 20 Hz – 20 kHz, Q: 8.651 – 69.249 Bộ lọc toàn bộ (chỉ đầu ra bộ khuếch đại) 20 Hz – 20 kHz, Q: 0.267 – 69.249 Bộ cân bằng còi (chỉ đầu ra bộ khuếch đại) 20 kHz, 0 đến +18 dB (bước 0,5 dB) |
Máy nén | Ngưỡng: -20 đến 0 dB (các bước 1 dB) Tỷ lệ: 1: 1, 1.1: 1, 1.2: 1, 1.3: 1, 1.5: 1, 1.7: 1, 2: 1, 2.3: 1, 2.6: 1, 3: 1, 4: 1, 5: 1, 7: 1, 8: 1, 10: 1, 12: 1, 20: 1 ,: 1 Thời gian tấn công: 0,2 ms – 5 giây, Thời gian phát hành: 10 ms – 5 s Đạt được: – vô cực đến +10 dB, Loại đầu gối: đầu gối cứng, đầu gối giữa, đầu gối mềm |
Sự chậm trễ | Đối với mỗi đầu ra bộ khuếch đại, 0 – 2730 ms (các bước 0,021 ms) |
ANC (Kiểm soát tiếng ồn xung quanh) | Điều khiển mức đầu ra của bộ khuếch đại, Đo mức tham chiếu đầu vào cảm biến tự động, Điều chỉnh mức tham chiếu đầu vào cảm biến Điều chỉnh mức tín hiệu đầu ra tối đa: -15 đến 0 dB Điều khiển mức tín hiệu đầu ra tối thiểu: -18 đến -3 dB Cài đặt thời gian mẫu: 10 s, 20 s , 30 giây, 1 phút, 5 phút Cài đặt tỷ lệ khuếch đại: (Nhiễu xung quanh: Mức tín hiệu đầu ra) 6: 3, 5: 3, 4: 3, 3: 3, 3: 4, 3: 5, 3: 6 Nhiễu xung quanh cài đặt tần số đo: 20 Hz – 20 kHz, 3 điểm |
Dòng loa | 8 kênh, 1 đầu cực Trái đất Điện áp tối đa / Dòng điện: 100 Vrms, Đầu nối 5 cánh tay : Khối đầu cuối có thể tháo rời (17 chân) Hệ thống phát hiện lỗi 1 dây : Mạch ngắn, Mạch hở, Lỗi nối đất, Phương pháp: Trở kháng hoặc Kết thúc đường dây |
Đầu vào / đầu ra của bộ khuếch đại dự phòng | Đầu vào: 1, Đầu ra: 1 Điện áp tối đa / Dòng điện: 100 Vrms, Đầu nối 5 cánh tay : Khối đầu cuối có thể tháo rời (2 chân) 2 |
Đầu vào / đầu ra của bộ khuếch đại mở rộng | Đầu vào: 2, Đầu ra: 2 Điện áp tối đa / Dòng điện: 100 Vrms, Đầu nối 5 cánh tay : Khối đầu cuối có thể tháo rời (2 chân). |
Bộ khuếch đại công suất | Số lượng bộ khuếch đại: 3 Đầu nối: DA ĐIỀU KHIỂN LIÊN KẾT 3, DA ĐẦU RA LIÊN KẾT 3 |
Nhiệt độ hoạt động | -5oC đến +45oC (23 F đến 113 F) |
Độ ẩm hoạt động | 90% rh hoặc ít hơn (không ngưng tụ) |
Hoàn thành | Bảng điều khiển: Tấm thép được xử lý bề mặt, màu đen, độ bóng 30%, sơn |
Kích thước | 483 (W) × 132,6 (H) × 345 (D) mm |
Cân nặng | 7,9 kg |
Phụ kiện | Giá đỡ giá đỡ (được cài đặt sẵn trên thiết bị), 2, CD (phần mềm cài đặt PC), 1, phích cắm đầu cuối có thể tháo rời (2 chân), 6, phích cắm đầu cuối có thể tháo rời (4 chân), 1, phích cắm đầu cuối có thể tháo rời (6 chân) , Phích cắm đầu cuối có thể tháo rời (12 chân) Dây 2, phích cắm đầu cuối có thể tháo rời (17 chân), 1, kẹp Ferrite, 2 |
