Bộ Điều Khiển Tích Hợp 4 Vùng Loa TOA VX-3004F
Đặc điểm nổi bật của bộ điều khiển tích hợp 4 vùng loa TOA VX-3004F
VX-3004F là một thiết bị được thiết kế để kiểm soát các thông báo sơ tán bằng giọng nói của hệ thống sơ tán giọng nói gắn trên giá đỡ VX-3000 Series của TOA, tuân thủ Tiêu chuẩn Châu Âu EN54 cho các hệ thống báo cháy.
Nó có các đầu vào âm thanh và có thể xuất tín hiệu âm thanh được khuếch đại đến các đường loa khi các mô-đun bộ khuếch đại công suất tùy chọn được gắn. Có thể thực hiện Phát cảnh báo khẩn cấp được gán mức ưu tiên cao hơn phát khẩn cấp.
Hai mẫu phát sóng khẩn cấp có thể được kích hoạt đồng thời. Tương thích với mạng, hệ thống có thể được cấu hình theo cách bố trí phân tán.
####
Tổng Quan Về Bộ Điều Khiển Tích Hợp 4 Vùng Loa TOA VX-3004F
Bộ điều khiển tích hợp 4 vùng loa TOA VX-3004F thuộc hãng âm thanh thông báo nổi tiếng tại Nhật Bản. Kể từ khi thành lập vào năm 1934, TOA đã trở thành một trong những Nhà sản xuất hàng đầu về hệ thống âm thanh cho các tòa nhà thương mại. Tại bất kỳ khu vực công cộng hay riêng tư nào, TOA luôn mang lại môi trường âm thanh an toàn, đáng tin cậy và thoải mái. Sản thuộc hệ thống âm thanh thông báo khẩn VX-3000.
Hiện nay, TOA đang hoạt động cả ở Nhật Bản cũng như rất nhiều nước trên thế giới. TOA đã và đang cung cấp sản phẩm đến hơn 150 quốc gia trên toàn thế giới với các nhà máy sản xuất tại hầu hết các thị trường chính. Những nhà máy này đã có danh tiếng tuyệt vời trong việc chế tạo và thiết kế sản phẩm một cách tỉ mỉ. Câu slogan của TOA là, “Chúng tôi cung cấp âm thanh, không chỉ là thiết bị”.
Hệ Thống Âm Thanh Thông Báo Của TOA
Tổng Quan Về Bộ Điều Khiển Tích Hợp 4 Vùng Loa TOA VX-3004F
Bộ điều khiển tích hợp 4 vùng loa TOA VX-3004F, thuộc hệ thống âm thanh thông báo khẩn VX-3000, là thiết bị được thiết kế để điều khiển các thông báo sơ tán bằng giọng nói của hệ thống sơ tán bằng giọng nói loại rack gắn kết VX-3000 Series của TOA phù hợp với tiêu chuẩn Châu Âu EN54 cho hệ thống báo cháy. Nó có đầu vào âm thanh đầu vào và có thể xuất tín hiệu âm thanh khuếch đại đến các dòng loa khi các mô-đun bộ khuếch đại công suất tùy chọn được lắp.

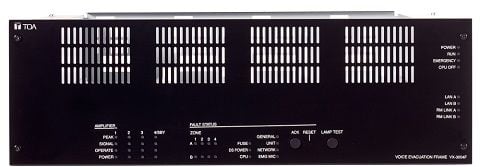

Bộ điều khiển tích hợp 4 vùng loa TOA VX-3004F chính hãng (mặt trước)
Thiết bị có thể thực hiện phát thanh cảnh báo khẩn cấp được ưu tiên cao hơn phát thông báo chun. Ngoài ra, hai mô hình phát sóng khẩn cấp có thể được kích hoạt đồng thời. Tương thích với mạng, hệ thống có thể được cấu hình theo bố trí phân tán. Các tính năng bao gồm các chức năng sau:
- Chức năng xử lý tín hiệu số cho phép điều chỉnh âm thanh thích hợp cho các nguồn âm thanh đầu vào và bộ khuếch đại đầu ra
- Chức năng triệt tiêu phản hồi tự động triệt tiêu phản hồi âm thanh khi nó xảy ra
- Chức năng VOX cho phép khởi động / dừng điều khiển phát sóng bằng cách kích hoạt âm thanh
- Chức năng ANC cho phép điều khiển tiếng ồn xung quanh. (Các chức năng ANC phân biệt giữa âm thanh đầu ra của đơn vị và tiếng ồn xung quanh. Âm thanh đầu ra của thiết bị không được phát hiện là tiếng ồn.)
Các chỉ báo hiển thị trạng thái lỗi như trạng thái lỗi và trạng thái tín hiệu bộ khuếch đại công suất. Có thể lắp tổng cộng 4 mô-đun bộ khuếch đại công suất. Được trang bị đầu ra ma trận, bộ điều khiển tích hợp 4 vùng loa TOA VX-3004F có thể được sử dụng làm bộ chọn loa 2 kênh sử dụng 2 bộ khuếch đại công suất. Việc đặt đích đầu ra ma trận làm cho các vùng 1-bus và 2-bus cùng tồn tại.
Tính Năng Nổi Bật Của Bộ Điều Khiển Tích Hợp 4 Vùng Loa TOA VX-3004F
- VX-3004F là một thiết bị được thiết kế để kiểm soát các thông báo sơ tán bằng giọng nói của hệ thống sơ tán giọng nói gắn trên giá đỡ VX-3000 Series của TOA, tuân thủ Tiêu chuẩn Châu Âu EN54 cho các hệ thống báo cháy.
- Nó có các đầu vào âm thanh và có thể xuất tín hiệu âm thanh được khuếch đại đến các đường loa khi các mô-đun bộ khuếch đại công suất tùy chọn được gắn. Có thể thực hiện Phát cảnh báo khẩn cấp được gán mức ưu tiên cao hơn phát khẩn cấp.
- Hai mẫu phát sóng khẩn cấp có thể được kích hoạt đồng thời. Tương thích với mạng, hệ thống có thể được cấu hình theo cách bố trí phân tán.
Bộ điều khiển tích hợp 4 vùng loa TOA VX-3004F (Mặt sau)
- Tính năng bao gồm các chức năng sau: Chức năng xử lý tín hiệu số cho phép điều chỉnh âm thanh phù hợp cho từng nguồn âm thanh đầu vào và bộ khuếch đại đầu ra, Chức năng triệt tiêu phản hồi tự động triệt tiêu phản hồi âm thanh khi xảy ra, chức năng VOX cho phép bắt đầu / dừng điều khiển phát sóng bằng cách kích hoạt âm thanh và chức năng ANC cho phép kiểm soát tiếng ồn xung quanh. (Chức năng ANC phân biệt giữa âm thanh đầu ra của thiết bị và tiếng ồn xung quanh. Âm thanh đầu ra của thiết bị không được phát hiện là nhiễu.)
- Các chỉ báo hiển thị trạng thái như trạng thái lỗi và trạng thái tín hiệu của bộ khuếch đại công suất được cung cấp.
- Nó có 4 kênh đầu ra loa. Tổng cộng có 4 mô-đun bộ khuếch đại công suất. Được trang bị đầu ra ma trận, VX-3004F có thể được sử dụng làm bộ chọn loa 2 bus sử dụng 2 bộ khuếch đại công suất. Đặt đích đầu ra ma trận làm cho các vùng 1 bus và 2 bus cùng tồn tại.
Nguồn điện | 20 - 33 V DC, đầu nối tháo rời (4 chân) |
---|---|
Công suất tiêu thụ | 24 W (frame only) tại 33 V ngõ vào DC, 90 W (RS Link: 2 A ngõ ra) tại 33 V ngõ vào DC |
Đèn hiển thị | POWER (xanh lá) x1, RUN (xanh lá) x 1, EMERGENCY (đỏ) x 1, CPU OFF (đỏ) x 1, LAN A (xanh lá) x 1, LAN B (xanh lá) x 1, RS LINK A (xanh lá) x1, RS LINK B (xanh lá) x 1 Trạng thái lỗi (vàng) GENERAL x 1, UNIT x 1, NETWORK x 1, EMG MIC x 1, FUSE x 1, POWER x 1, CPU x 1, ZONE x 8 Tăng âm PEAK (đỏ) x 4, SIGNAL (xanh lá) x 4, OPERATE (xanh lá) x 4, POWER (xanh lá) x 4 |
Hoạt động | Công tắc kiểm soát lỗi x 2 (ACK/RESET) Công tắc kiểm tra x 1 (LAMP TEST) Công tắc cài đặt: SỐ ID, RESET, TRỞ KHÁNG, cài đặt (bảng điều khiển mặt trước) |
LAN A, B | Số cổng kết nối: 2 (LAN A, LAN B) Mạng I/F: 100BASE-TX Giao thức mạng: TCP, UDP, ARP, ICMP, RTP, IGMP, FTP, HTTP, NTP Giao thức STP: RSTP Hệ thống truyền âm thanh: đóng gói âm thanh TOA (*1) Phương thức mã hóa âm thanh: PCM Tần số lấy mẫu: 48 kHz Số bit định lượng âm thanh: 16 bits Thiết bị kết nối: bộ VX-3004F khác, VX-3008F, VX-3016F, NX-300, VX-3000PM, VX-3000CT, Switching HUB Cổng kết nối: RJ45 Cáp kết nối: cáp xoắn đôi CAT5 trở lên Số lượng có thể nối tầng: lên đến 7 Khoảng cách tối đa của dây cáp: 100 m |
RS Link A, B | Số cổng kết nối: 2 (RS LINK A, RS LINK B) Mức ngõ vào âm thanh: 0 dB (*2) Nguồn: tối đa 1 A trên một cổng Cổng kết nối: RJ45 Cáp kết nối: cáp xoắn đôi chống nhiễu CAT5-STP trở lên Khoảng cách dây cáp tối đa: 1200 m |
DS Link | Thiết bị kết nối: DS LINK của thiết bị cấp nguồn Cổng kết nối: RJ45 Cáp kết nối: cáp xoắn đôi chống nhiễu CAT5-STP trở lên Khoảng cách cáp tối đa: 5m |
Analog Link | Số cổng kết nối: 1 ngõ vào, 1 ngõ ra Thiết bị kết nối: bộ VX-3004F khác, VX-3008F, VX-3016F Cổng kết nối: RJ45 Cáp nối: cáp xoắn đôi chống nhiễu CAT5-STP trở lên Khoảng cách cáp tối đa: 800 m |
Ngõ vào điều khiển 1, 2 | 16 ngõ vào, ngõ vào không điện áp, điện áp mở: 24 V DC, dòng ngắn mạch: 2 mA Hệ thống phát hiện lỗi: ngắn mạch, hở mạch, phương pháp: phát hiện điện áp Cổng kết nối: RJ45 Cáp kết nối: cáp xoắn đôi chống nhiễu CAT5-STP trở lên |
Ngõ vào điều khiển khấn cấp | Ngõ vào 2: ngõ vào điện áp cách ly, -24 đến +24 V Cổng kết nối: RJ45 Cáp kết nối: cáp xoắn đôi CAT5 trở lên |
Chức năng VOX | Ngưỡng: -60 đến 0 dB (1 dB steps) Độ trễ: 0 đến+10 dB, thời gian giữ: 10 ms - 10 s Có thể cài đặt cho từng ngõ vào âm thanh |
Ngõ ra điều khiển 1, 2 | Ngõ ra chung : 8 với ngõ ra điều khiển 1 Ngõ ra riêng: 3 với ngõ ra điều khiển 2 LỖI CHUNG, LỖI CPU, TẮT CPU Tiếp điểm khô, ngõ ra tiếp điểm điện từ, dòng điều khiển: 10 mA, điện áp hoạt động: 28 V DC Cổng kết nối: RJ45 Cáp kết nối: cáp xoắn đôi chống nhiễu CAT5-STP trở lên |
Ngõ ra ATT/điều khiển | 8 ngõ ra, tiếp điểm khô, tiếp điểm rơ le (NC, NO, C), dòng điều khiển: 2 mA đến 5 A, điện áp hoạt động: 125 V AC, 40 V DC Cổng kết nối: đầu nối tháo rời (12 chân) x 2 |
Ngõ vào âm thanh 1, 2, 3, 4 | 4 ngõ vào Cường độ âm: LINE: -20 dB (*2), MIC: -60 dB (*2) LINE/MIC/cảm biến ANC (có thể thay đổi bằng phần mềm cài đặt) Điều khiển khuếch đại: có thể điều chỉnh âm lượng (ở bảng điều khiển mặt trước) - ∞ đến 0 dB Trở kháng ngõ vào: 47 kΩ, cân bằng điện từ Đáp tuyến tần số: 40 Hz - 20 kHz ±1 dB (ở DA CONTROL LINK, ngõ ra 0 dB) Độ méo: 1% hoặc thấp hơn (ở DA CONTROL LINK,ngõ ra 0 dB, 1 kHz) Tỷ lệ S/N: 60 dB hoặc hơn (ở DA CONTROL LINK, trọng số A-weighted) Nguồn Phantom: 24 V DC, có thể cài đặt trên phần mềm Cổng kết nối: đầu nối tháo rời (6 chân) x 2 |
Chức năng chống phản hồi âm | 7 điểm (tự động), có thể cài đặt cho mỗi ngõ vào âm thanh và RS LINK (A/B) |
---|---|
Equalizer/Filter | 3 vùng tần số cho mỗi ngõ vào âm thanh và RS LINK (A/B), 6 vùng tần số cho mỗi ngõ ra tăng âm Thông số equalizer: 20 Hz - 20 kHz, ±15 dB, Q: 0.267 - 69.249 Bộ lọc: bộ lọc thông cao 20 Hz - 20 kHz, 6 dB/oct, 12 dB/oct bộ lọc thông thấp 20 Hz - 20 kHz, 6 dB/oct, 12 dB/oct bộ lọc đa tần cao 6 - 20 kHz, ±15 dB bộ lọc đa tần thấp 20 - 500 Hz, ±15 dB bộ lọc dừng dải Notch (chỉ cho ngõ ra tăng âm) 20 Hz - 20 kHz, Q: 8.651 - 69.249 bộ lọc All-pass filter (chỉ cho ngõ ra tăng âm) 20 Hz - 20 kHz, Q: 0.267 - 69.249 Horn equalizer (chỉ cho ngõ ra tăng âm) 20 kHz, 0 đến +18 dB (0.5 dB steps) |
Compressor | Ngưỡng: -20 đến 0 dB (1 dB steps) Tỷ lệ: 1:1, 1.1:1, 1.2:1, 1.3:1, 1.5:1, 1.7:1, 2:1, 2.3:1, 2.6:1, 3:1, 4:1, 5:1, 7:1, 8:1, 10:1, 12:1, 20:1, ∞:1 Thời gian bắt đầu (Attack time): 0.2 ms - 5 s, thời gian nhả (Release time): 10 ms - 5 s Khuếch đại: - ∞ đến +10 dB, loại Knee: hard knee, middle knee, soft knee |
Độ trễ | Cho mỗi ngõ ra tăng âm, 0 - 2730 ms (0.021 ms steps) |
ANC(kiểm soát độ ồn môi trường) | Kiểm soát mức ngõ ra tăng âm, đo lường mức quy chiếu ngõ vào cảm biến tự động, điều chỉnh mức quy chiếu ngõ vào cảm biến Kiểm soát mức tín hiệu ngõ ra tối đa: -15 đến 0 dB Kiểm soát mức tín hiệu ngõ ra tối thiểu: -18 đến -3 dB Cài đặt thời gian mẫu: 10 s, 20 s, 30 s, 1 min, 5 min Cài đặt tỷ lệ khuếch đại: (độ ồn môi trường: mức tín hiệu ngõ ra) 6:3, 5:3, 4:3, 3:3, 3:4, 3:5, 3:6 Cài đặt tần số đo lường độ ồn môi trường: 20 Hz - 20 kHz, 3 điểm |
Lập trình thời gian | Phương pháp cài đặt hằng tuần Cài đặt hằng ngày: 50 kịch bản, 10 kiểu Cài đặt ngày nghỉ: 50 kiểu |
Điều chỉnh thời gian | Ngõ vào điều khiển, NTP |
Đường dây loa | 4 kênh (với ngõ ra loa A/B LINE), 1 đầu nối tiếp địa Dòng/điện áp tối đa: 100 Vrms, 5 Arms Cổng kết nối: đầu nối tháo rời (17 chân) x 1 Hệ thống phát hiện lỗi: ngắn mạch, hở mạch, lỗi tiếp địa, phương thức: trở kháng hoặc cuối đường dây (End of line) |
Ngõ vào/ngõ ra tăng âm dự phòng | Ngõ vào: 1, ngõ ra: 1 Dòng/điện áp tối đa: 100 Vrms, 5 Arms Cổng kết nối: đầu nối tháo rời (2 chân) x 2 |
Mô-đun (*3) | Số lượng mô-đun: 4 DA CONTROL LINK x 4 DA OUTPUT LINK x 4 (chỉ dùng khi cài đặt một mô-đun tăng âm công suất) |
Nhiệt độ cho phép | -5 ℃ đến +45 ℃ |
Độ ẩm cho phép | 90 %RH hoặc thấp hơn (không ngưng tụ) |
Vật liệu | Vỏ: thép tấm không gỉ, sơn bóng 30 % màu đen |
Kích thước | 483 (R) × 132.6 (C) × 345 (S) mm |
Khối lượng | 7.6 kg |
Phụ kiện đi kèm | Tai gắn tủ rack (có sẵn trên thiết bị) x 2, vít gắn tủ rack x 4, CD (phần mềm cài đặt) x 1, giắc nối tháo rời (2 chân) x 2,giắc nối tháo rời (4 chân) x 1, giắc nối tháo rời (6 chân) x 2, giắc nối tháo rời (12 chân) x 2, giắc nối tháo rời (17 chân) x1, kẹp Ferrite x 2 |
